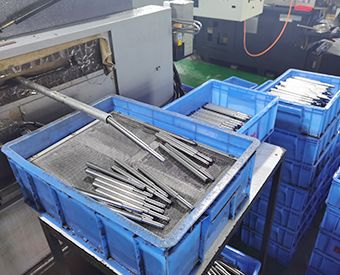

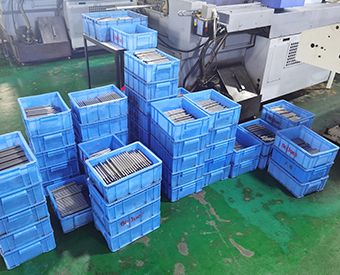

科速走心机车床适用于加工大量小型和复杂的圆柱形零件。 车削零件的直径范围为 1.1 mm - 38 mm (0.045"-1.5")。 直线度和同心度公差也非常严格。 目前，科速投资了23台5轴数控走心机自动车床。 每台机器都配备了棒材送料机。 可全面实现细长轴类零件的批量生产。
什么是走心机CNC加工？

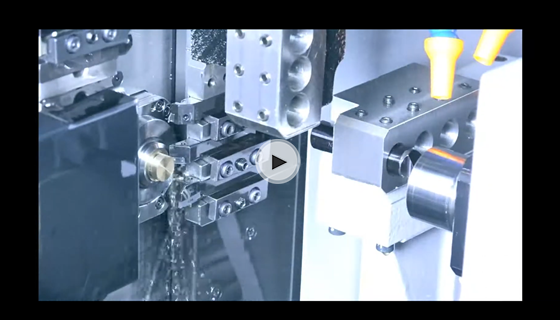

走心机加工是一种精密制造，可以快速准确地生产非常小的零件。 其中零件由数控单元操作的车床形成，该车床在切割零件的同时以径向运动旋转零件。 这种类型的专用刀具切割允许机器在更短的时间内一次执行多项操作。
科速五金的特定瑞士车床车削应用以 1 mm 至 4 mm 直径范围内的微加工为中心，以及复杂的 B 轴铣削和直径达 26 mm 的偏心应用。 提供镗孔、镗孔、滚花、车削和铣削功能，以及外螺纹切削、攻丝、滚压和单点螺纹加工。 可以处理各种材料，从不锈钢到钛、铝，甚至塑料。 我们的机器还具有用于大批量运行的自动装载功能。
走心机车床加工的工作原理
走心机的工作原理是通过导向衬套进料棒料，当材料送入机器的工具区域时，该导向衬套牢固地支撑材料。 此外，只有被加工的棒材部分进入加工区域，这意味着材料被紧紧地固定在适当的位置，以提高稳定性和精度。
使用传统的数控车床，工件通常在固定位置快速旋转，并在一端或两端牢固地保持。 相比之下，使用瑞士车床，工件既可以旋转也可以沿 Z 轴来回移动，同时各种工具可以切割零件的特征。 此外，瑞士车床可以同时在多个区域执行多项操作，而传统车床通常一次只能执行一项操作。
虽然走心机传统上用于加工螺丝等车削零件，但走心机也可以生产完全没有车削表面的复杂零件。
走心机车床加工的优势
走心机车床的优点是既准确又快速。 它们可以保持小至数万英寸的公差，使其成为始终需要相同测量值的应用的理想选择。 他们还可以生产周期时间短的简单零件，视零件而定，只需 10 秒。 与 5 轴加工非常相似，可以沿 5 个不同的轴旋转零件，以对每个零件进行最精确的切割。
我们先进的机械可以生产复杂和复杂的形状以及标准形状。
行业和应用
部分应用行业
走心机车床加工用于一些复杂，高精密难度的零件，例如医疗和外科用途、航空航天、光纤和电子产品。 该机加工可用于生产气动零件、手术器械、光纤连接器和流体运动零件。 所有这些都符合行业标准——我们通过了 ISO 9001:2008 质量管理认证。
科速机器设备清单
| 机器清单 | |||
| 设备名称 | 数量 | 品牌 | 最大行程 |
| 走心机 | 10 | 津上 | D20xL210MM |

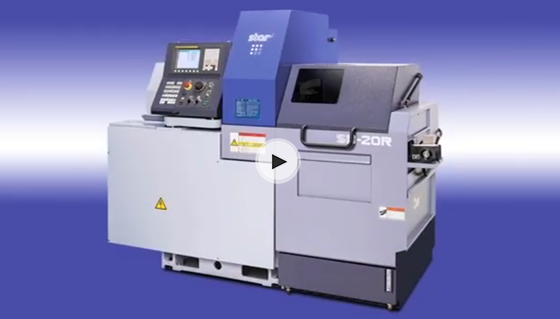

| 走心机 | 13 | 斯大 | D20xL205MM |
检测设备清单
| 检测设备清单 | ||
| 设备名称 | 数量 | 品牌 |
| 三次元 | 2 | 梵码 |
| 2.5次元 | 3 | |
| 光谱测试仪 | 1 | 日立 |
| 高度仪 | 1 | |
| 卡尺 | 20 | |
| 千分尺 | 10 | |
科速能达到的极限公差
| 金属公差(mm) | 塑胶公差(mm) | |
| 线性尺寸 | ±0.01 | ±0.05 |
| 直径 | ±0.002 | ±0.02 |
| 精孔 | ±0.002 | ±0.02 |
| 倒角高度 | ±0.02 | ±0.05 |
| 角度尺寸 | ±0º5′ | ±1º |
| 直线度 | ±0.002 | ±0.02 |
| 平面度 | ±0.002 | ±0.01 |
| 垂直度 | ±0.002 | ±0.01 |
| 对称度 | ±0.002 | ±0.01 |
| 同轴度(同心度) | ±0.002 | ±0.005 |
| 平行度 | ±0.001 | ±0.01 |
| 金属零件公差 | |
| ISO 2768-F | |
| 表 1 - 线性尺寸 | |
| 公称长度范围内的允许偏差（以 mm 为单位） | 公差等级名称（说明） |
| f (精) | |
| 0.5 ~3 | ±0.05 |
| 超过3~6 | ±0.05 |
| 超过 6~30 | ±0.1 |
| 超过30~120 | ±0.15 |
| 超过120~ 400 | ±0.2 |
| 超过400~1000 | ±0.3 |
| 超过 1000~2000 | ±0.5 |
| 超过 2000~4000 | – |
| 对于小于 0.5 毫米的公称尺寸，偏差应在相关公称尺寸附近标出。 | |
| 塑胶零件公差 | |
| ISO 2768-M | |
| 表1 - 线性尺寸 | |
| 公称长度范围内的允许偏差（以 mm 为单位） | 公差等级名称（说明） |
| m (中) | |
| 0.5~3 | ±0.1 |
| 超过3~6 | ±0.2 |
| 超过6~30 | ±0.3 |
| 超过30~120 | ±0.5 |
| 超过120~400 | ±0.8 |
| 超过 400~1000 | ±1.2 |
| 超过1000~2000 | ±2.0 |
| 超过2000~4000 | – |
| 对于小于 0.5 毫米的公称尺寸，偏差应在相关公称尺寸附近标出。 | |
走心机自动车床，也可以称为CNC走心机车床，是一种可同时完成车、铣、钻、镗、攻丝、雕刻等复合加工的精密加工设备。 主要用于精密五金、轴类异形非标件的批量加工。

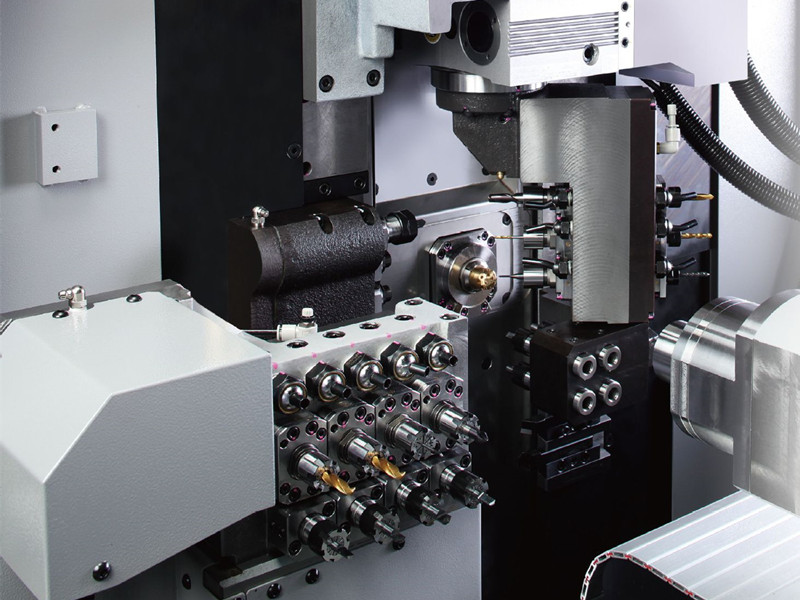

津上走心机自动车床
走心机自动车床相比数控车床在加工效率和加工精度上有质的飞跃。由于刀具的双轴布置，加工周期时间大大缩短。通过缩短排刀与对刀工位的换刀时间、多刀位重叠功能、螺纹切屑有效轴运动重叠功能、二次加工时的直接主轴分度功能，可以缩短空闲时间。切屑刀具始终在主轴和工件的装夹部位加工，保证了加工精度恒定。市场上芯机最大加工直径为38mm。但是，定心机主要受材料直径的限制。一般最大型的走心机车床只能加工直径为20mm的零件。通常，核心车床配备送料器进行加工，实现单台机床的全自动化生产，降低生产过程中的人工成本和次品。可用于生产大批量精密轴类零件。

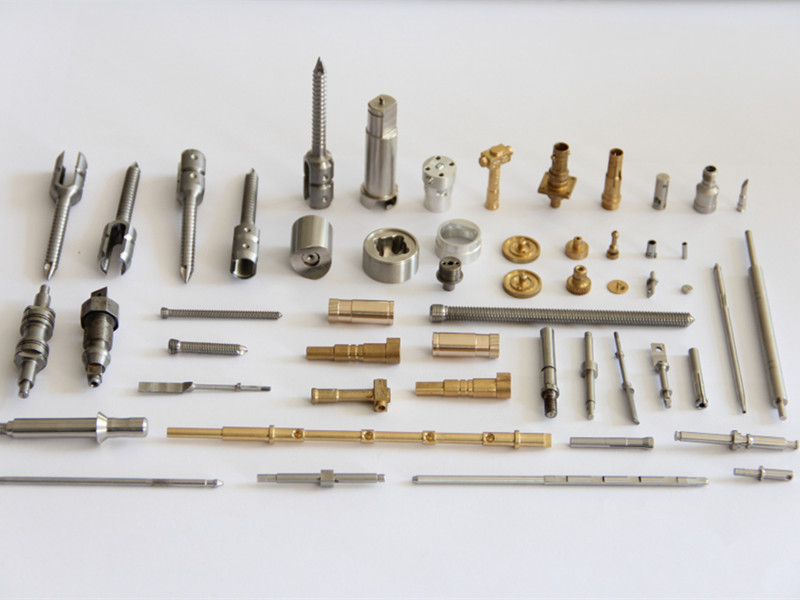

走心机车床加工产品
